Kevyet eristävät palotiilet
Kevyet eristävät palotiilet valmistetaan erittäin puhtaasta tulenkestävästä savesta ja alumiinioksidista, joihin on lisätty sopiva määrä orgaanisia täyteaineita. Nämä orgaaniset täyteaineet poltetaan pois tuotantoprosessin aikana, jolloin saadaan tasainen huokosrakenne. Eri lämpötilaluokissa lisätyn alumiinioksidin määrä kasvaa arvosanan myötä.
Kevyet eristävät palotiilet ovat kevyitä ja niillä on alhainen lämmönvarastokyky. Niillä on myös korkea ja tasainen huokoisuus, mikä tarjoaa erinomaisen eristyksen. Ne sopivat lämpötiloihin 900 °C - 1550 °C.
ASTM-standardien mukaisesti AB-sarjassa käytetään onttoja alumiinioksidipalloja ja alumiinioksidijauhetta komposiittisideaineella, jota tärytetään ja poltetaan korkeissa lämpötiloissa. Kevyet eristävät palotiilet tarjoavat erinomaisen suorituskyvyn korkeissa lämpötiloissa ja niitä voidaan käyttää turvallisesti jopa 1550 °C:n lämpötiloissa.
Tuotteen ominaisuudet
Alhainen lämmönjohtavuus ja erinomainen eristys mahdollistavat ohuemmat uunin seinät.
Alhainen lämpökapasiteetti, kevyt ja alhainen lämmönjohtavuus mahdollistavat minimaalisen lämmön varastoinnin tiilissä, mikä vähentää merkittävästi energiankulutusta ajoittain toimivissa uuneissa.
Tarkat mitat ja korkea koneistustarkkuus takaavat yhtenäiset tiililiitokset.
Fysikaaliset ja kemialliset ominaisuudet
| Luokittelu | YK23 | YK23 | YK26 | YK28 | YK30 | YK32 | AB96 | AB98 |
| Luokittelu temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Tiheys (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Polttokutistuminen (%) JIS R2613 (°C × 8h) | 0.3 (1260) | 0.4 (1260) | 0.4 (1400) | 0.6 (1500) | 0.6 (1550) | 0.6 (1600) | 0.4 (1650) | 0.3 (1700) |
| Puristuslujuus (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Taivutuslujuus (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Lämmönjohtavuus 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Lämpölaajeneminen (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Kemiallinen koostumus Al2O3 (%) | 40 % | 40 % | 54 % | 62 % | 74 % | 80 % | 96 % | 98 % |
| Kemiallinen koostumusFe2O3 (%) | 1,20 % | 1,20 % | 0,90 % | 0,80 % | 0,70 % | 0,50 % | 0,40 % | 0,40 % |
| Sopiva kitti | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Kemiallinen koostumus
| Luokittelu | B4 | B5 | B6 | B7 | C1 | C2 |
| Luokittelu temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Tiheys (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Polttokutistuminen (%) JIS R2613 (°C × 8h) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Puristuslujuus (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Taivutuslujuus (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Lämpölaajeneminen (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al2O3 (%) | 41 % | 41 % | 41 % | 62 % | 40 % | 41 % |
| Fe₂O3 (%) | 1,20 % | 1,20 % | 1,40 % | 0,90 % | 1,20 % | 1,20 % |
| Sopiva kitti | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

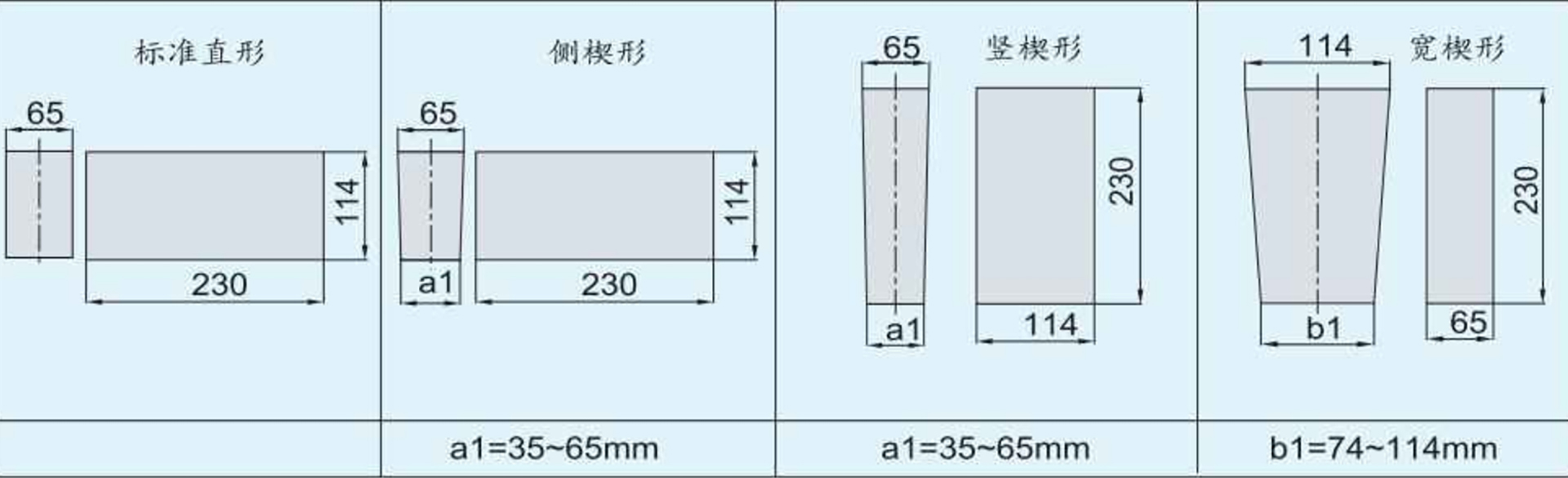

Mitat
-
Tube furnaces have been the backbone of high-temperature processing for decades — yet the gap between a well-specified unit and a poorly matched one can mean the difference between consistent results and costly failures. Whether you're sintering advanced ceramics, conducting CVD experiments, or processing alloys under controlled atmospheres, understanding what separates a capable high temperature tube furnace from one that merely gets hot is essential before you commit to a purchase. How a H...
