Alumiinioksidikeraaminen kuitulevy
Johdanto

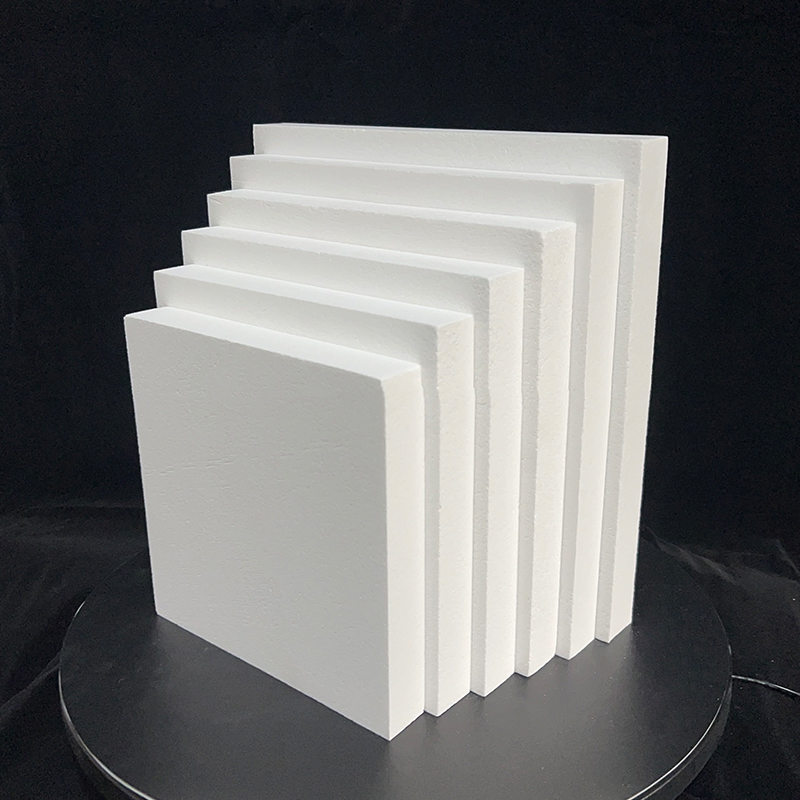

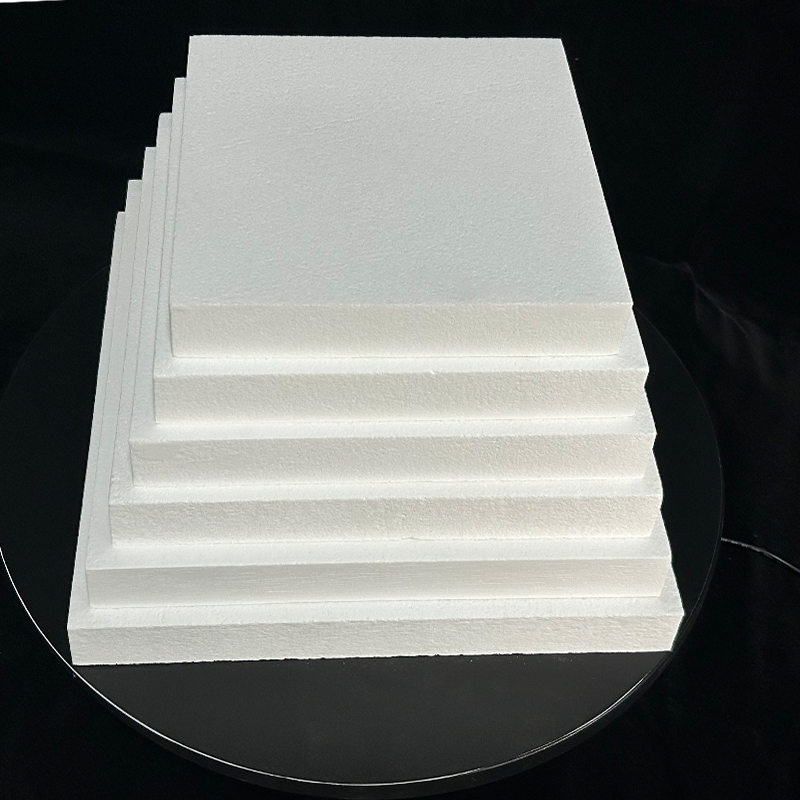

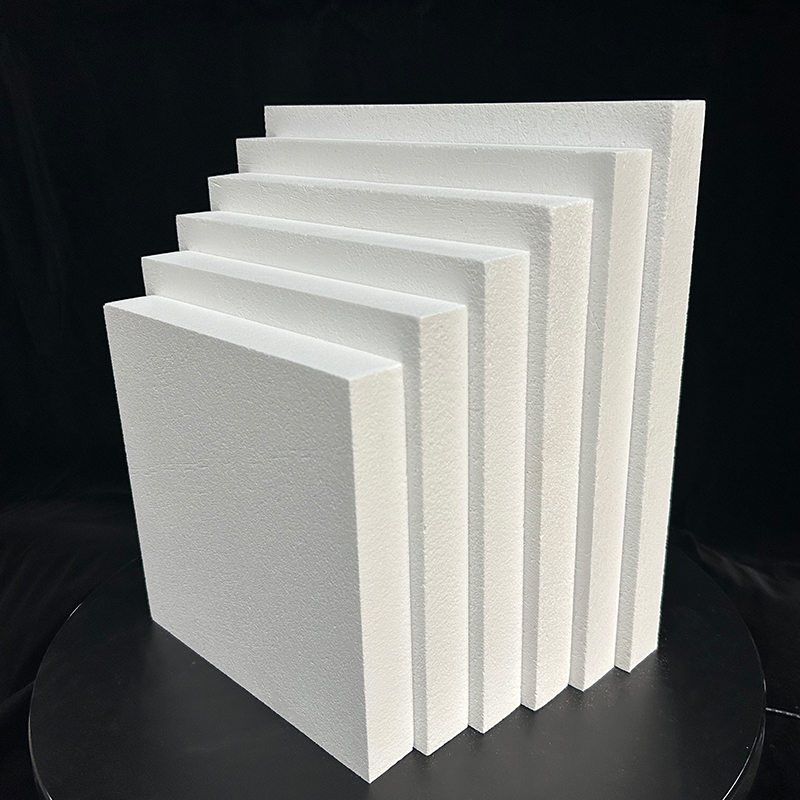

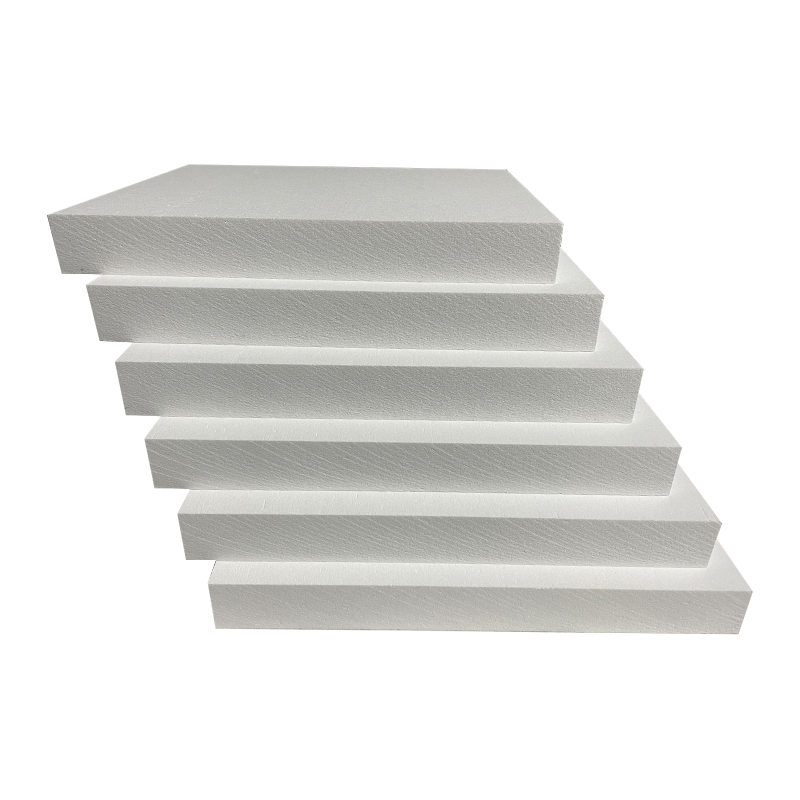

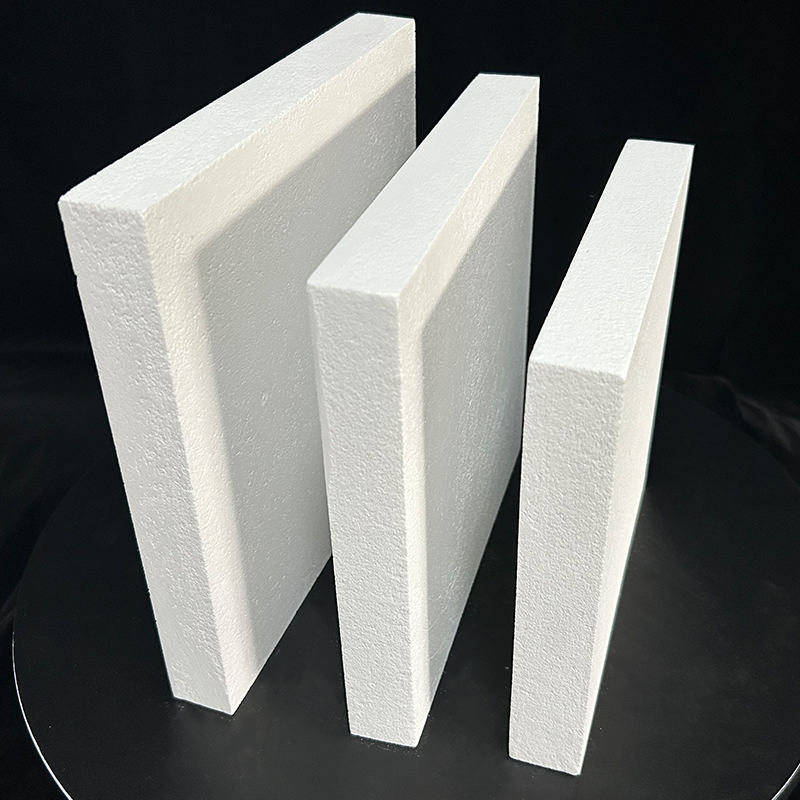

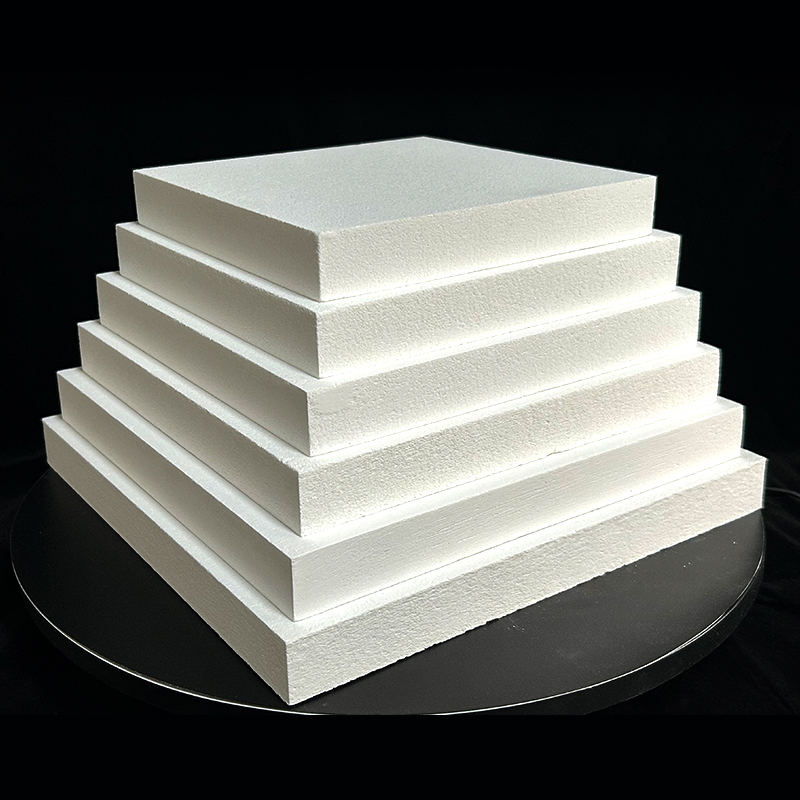

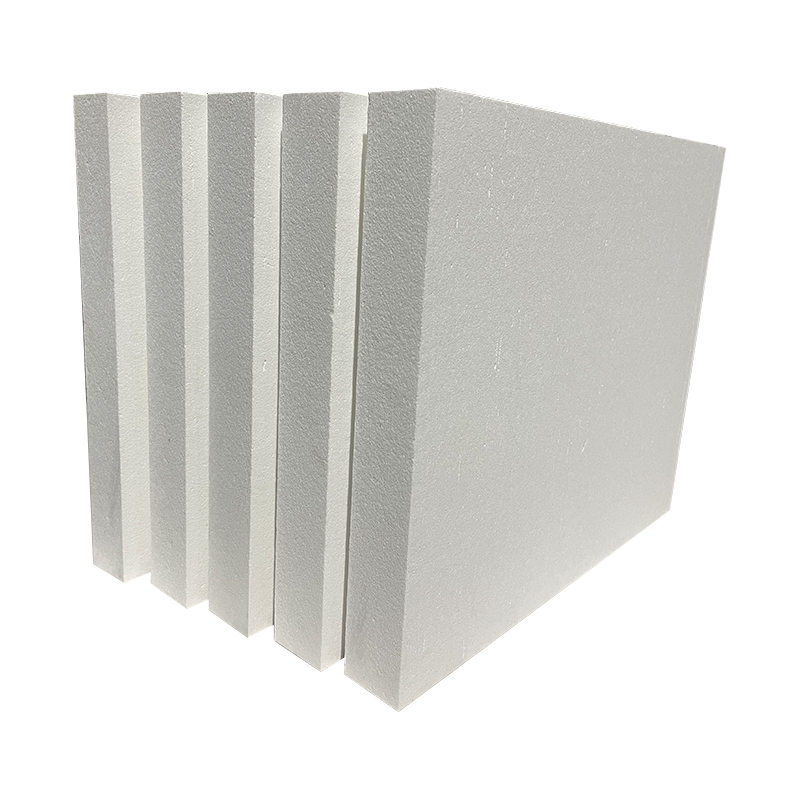

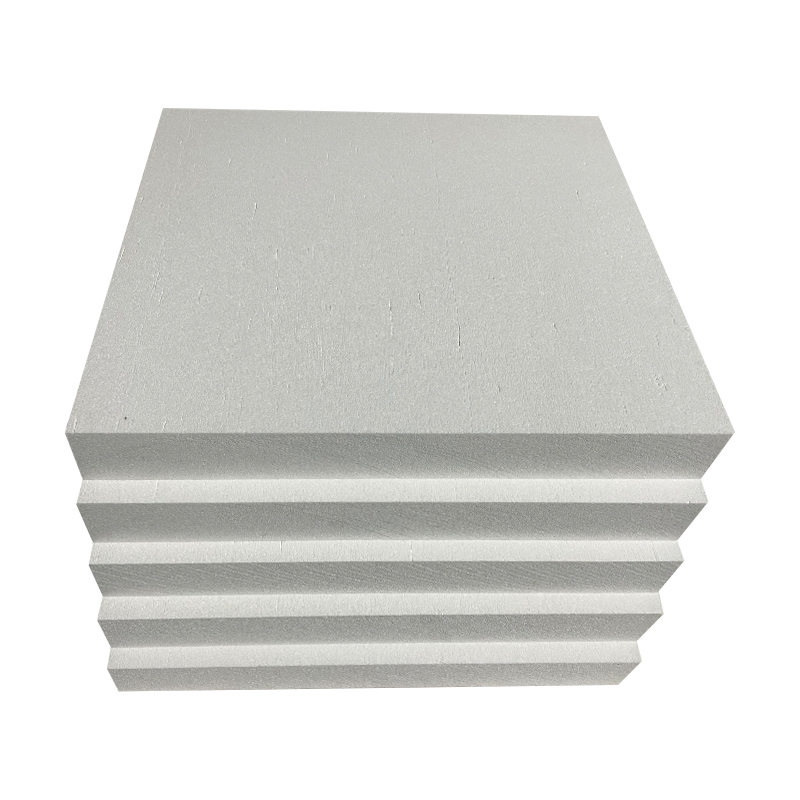

NC-kuitulevy on valmistettu särkyneestä puuvillasta, joka on puristettu yhteen epäorgaanisilla liimoilla märkäimusuodatusprosessilla. Alhaisen tiheyden ja korkean intensiteetin kaltaisten etujen ansiosta tuotteella on monenlaisia sovelluksia, kuten uunin vuorauksen kuuma pinta, joka kestää liekkien ja korkean lämpötilan kaasuhehkun suoran vaikutuksen.
Ominaisuudet
korkea vakaus;
alhainen lämmönjohtavuus;
Matala lämpökapasiteetti;
Kestää lämpöshokkia;
Eroosionkestävyys;
Helppo käsitellä ja leikata;
Korkea paksuuden tarkkuus ja koon tarkkuus;
Poikkeuksellinen kyky kestää liekkejä ja kaasuvirtoja;
Helppo asentaa ja kätevä käyttää.
Sovellus
Tuoteparametri
| Kuitulevy | NC1260 | NC1350 | NC1400 | NC1430 | NC1600 | NC1700 | NC1800 | |
| Luokittelulämpötila (℃) | 1260 | 1350 | 1400 | 1430 | 1600 | 1700 | 1800 | |
| Tiheys (KG/M³) | 300-600 | 300-600 | 300-600 | 300-600 | 300-600 | 450-700 | 450-700 | |
| Uudelleenlämmitys linjanvaihto(％)(24H) | ≤1,5 (1050 ℃ | ≤2.0 (1100℃) | ≤3,0 (1200 ℃ | 3,0 (1250 ℃) | ≤1,0 (1450 ℃) | ≤1.0 (1500℃) | ≤1.0 (1600℃) | |
| Taivutuslujuus (MPa) | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,7 | ≥0,7 | ≥0,7 | |
| Lol | ≤5 | ≤5 | ≤5 | ≤5 | ≤6 | ≤6 | ≤6 | |
| Lämmönjohtavuus | 400℃ | 0.084 | 0.084 | 0.084 | 0.084 | | | |
| 800℃ | 0.128 | 0.125 | 0.125 | 0.125 | 0.16 | 0.16 | 0.16 | |
| 1000℃ | 0.176 | 0.174 | 0.174 | 0.2 | 0.21 | 0.21 | 0.21 | |
| | Al2O3 | 45-49 | 52-55 | 54-57 | 44-48 | 72 | 78 | 83 |
| Al2O3 SiO₂ | 98 | 99 | 99 | 82 | 99 | 99 | 99 | |
| ZrO3 | | | | 15-17 | | | | |
| Muut | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
Huomautus: Käytettyjen testausstandardien määrittämät tekniset tiedot vaihtelevat keskimäärin tietyllä alueella; tiedot eivät edusta tuotteen laadunvarmistustietoja.
-
A:n perusrakenne Tyhjiöuuni Tyhjiöuuni koostuu useista integroiduista järjestelmistä, jotka on suunniteltu toimimaan kontrolloiduissa matalapaineisissa olosuhteissa. Ydinrakenne sisältää tyhjiökammion, lämmitysjärjestelmän, eristyskokoonpanon, tyhjiöpumppuyksikön ja ohjausjärjestelmän. Jokaisella komponentilla on erityinen rooli vakaan lämpö- ja ilmakehän ympäristön ylläpitämisessä lämpökäsittelyn aikana. Tyhjiökammio on tyypillisesti valmistettu ruostumattomasta teräksestä tai hi...
